智能差压变送器
关键字：智能差压变送器,变送器 |
HJ1151/3351DP智能差压变送器广泛应用于石油、化工、冶金、电力、造纸、医药、纺织、环保等行业，该产品适用于测量液体、气体或蒸汽的液位、密度和压力，然后将其转变成4～20mADC信号输出。可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统，可脱离手操器，通过按键方式实现现场调零、组态等操作。
智能差压变送器产品特点：
1、品种丰富，自微差压到大差压、从低压力到高压力、高静压、液位。
2、可配用远传密封装置，避免被测介质直接与变送器隔离膜片接触。
3、由于采用了外形尺寸大致相同的δ室，使1151系列或3051系列不同量程变送器都有相近的外形和重量，便于互换。
4、放大线路中有反极性保护和过载保护电路，可防止因接线错误而造成的变送器损坏。
5、接液膜片采用316L、钽、哈氏合金、蒙乃尔合金等防腐材料，可适用于腐蚀介质的测量。
6、整机无机械可动部件，减少了故障发生率，而且易于维修。
7、量程、零点外部连续可调。
8、输出信号符合智能HART总线协议，可与其他HART总线协议设备互联。
智能差压变送器技术参数：
1.使用对象：液体、气体或蒸汽
2.输出信号：4～20mADC．（特殊可为四线制200VAC供电0-10mADC输出）
3.供电电压：12-36VDC，标准值24VDC；
4.环境温度：-25～70℃（一般变送器），-15～70℃（带现场指示器）
5.测量温度：-40-104℃，法兰灌充硅油-40-104℃，灌充高温硅油15-315℃；
6.储藏温度：-40～100℃；
7.相对温度：0-100%RH；
8.防护等级：dⅡBT4，iaⅡCT5；
9.电源影响：小于输出范围的±0.005%/V；
10.振动影响：在任何方向上振动200Hz，引起的误差为范围的0.05%/g；
11.安装位置影响：当工作膜片未垂直安装时，可能产生不大于0.24Pa的零位误差，误差可能过调整零位来消除，对量程影响；
12.稳定性：六个月内不超过变送器的精度；
13.指示器：线性指示0～100%；3-1/2位LCD液晶显示；
14.量程和零位：外部连续可调；
15.正负迁移：正迁移量为500%，负迁移量为600%；
16.材料隔离膜片：316L不锈钢，哈式合金-C，蒙耐尔合金，钽；
智能差压变送器选型表：
|
型 号
|
HJ1151/3351DP
|
|
|
代码
|
量程范围KPa
|
|
3
|
0-1.3～7.5
|
|
4
|
0-6.2～37.4
|
|
5
|
0-31.1～186.8
|
|
6
|
0-117～690
|
|
7
|
0-345～2068
|
|
8
|
0-1170～6890
|
|
|
代码
|
输出
|
|
E
|
4-20mA
|
|
S
|
智能式
|
|
|
代号
|
结构材料
|
|
法兰和接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
|
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅油
|
|
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
|
44
|
蒙乃尔
|
蒙乃尔
|
蒙乃尔
|
|
|
代号
|
工作压力MPa
|
|
B-
|
4
|
|
C-
|
10
|
|
D-
|
14
|
|
|
代码
|
选项
|
|
M1
|
0-100%线性指示表
|
|
M2
|
LED显示表
|
|
M3
|
LCD显示表
|
|
B1
|
管装弯支架
|
|
B2
|
板装弯支架
|
|
B3
|
管装平支架
|
|
D1
|
侧面泄放阀在压力室上部
|
|
D2
|
侧面泄放阀在压力室下部
|
|
不注
|
1/2NPT锥管螺纹接头
|
|
C2
|
丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头
|
|
d
|
隔爆型dⅡBT4
|
|
i
|
本安型iaⅡCT6
|
|
J
|
流量变送器4-20mA开方输出
|
|
s
|
不锈钢三阀组
|
智能差压变送器示意图：

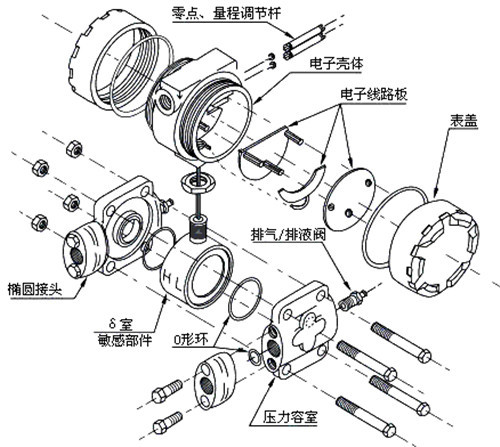

图一（结构）
图二（安装）
|
| |
