单法兰液位变送器
关键字：单法兰液位变送器,液位变送器,变送器 |
HJ-3511LT单法兰液位变送器是高性能的测量仪表，用于工业过程全系列差压、压力的测量，具有模拟或数字输出信号。通过液位安装法兰，变送器可直接安装于被测罐体上，精密测量各种罐体的差压和液位，它能全面满足您的液位测量需求。产品有平法兰和插入式法兰两种，适用于高粘度介质或悬浮液体测量。因隔离膜片很薄，是耐腐蚀的薄弱环节，故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等，可适用于不同情况的防腐要求，可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择，如腐蚀性强的场合可选择防腐结构变送器。
单法兰液位变送器测量范围：
差压：0-6.2-690KPa
静压：2.5MPa
单法兰液位变送器主要特点：
结构简单：无任何可动或弹性元件，因此呆靠性极高，维护量极少。
安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。
调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。
用途广泛；适用于高温高压、强腐蚀等介质的液位测量。
适用工况：
1.需要将高温介质与变送器隔离
2.测量介质对变送器敏感原件有腐蚀作用。
3.悬浮液体或高粘度介质
4.被测介质由于环境或流程温度变化而固化或结晶。
5.更换被测介质需要严格净化测量头。
6.测量头必须保持清洁卫生。
7.密封压力容器液位测量。
单法兰液位变送器选型表：
|
型 号
|
HJ-3511LT
|
|
|
代码
|
量程范围KPa
|
|
3
|
0-1.3～7.5
|
|
4
|
0-4-40
|
|
5
|
0-40～200
|
|
6
|
0-0.16～700
|
|
|
代码
|
输出
|
|
E
|
4-20mA
|
|
S
|
智能式(HART协议）
|
|
|
代码
|
公称直径尺寸(mm)
|
插入筒长度(mm)
|
高压侧隔膜片材料
|
|
A0
|
(3〞)80
|
平
|
316LSST
|
|
A2
|
(3〞)80
|
50
|
316LSST
|
|
A4
|
(3〞)80
|
100
|
316LSST
|
|
A6
|
(3〞)80
|
150
|
316LSST
|
|
B0
|
(4〞)100
|
平
|
316LSST
|
|
B2
|
(4〞)100
|
50
|
316LSST
|
|
B4
|
(4〞)100
|
100
|
316LSST
|
|
B6
|
(4〞)100
|
150
|
316LSST
|
|
C0
|
(3〞)80
|
平
|
哈氏C-276
|
|
C2
|
(3〞)80
|
50
|
哈氏C-276
|
|
C4
|
(3〞)80
|
100
|
哈氏C-276
|
|
C6
|
(3〞)80
|
150
|
哈氏C-276
|
|
D0
|
(4〞)100
|
平
|
哈氏C-276
|
|
D2
|
(4〞)100
|
50
|
哈氏C-276
|
|
D4
|
(4〞)100
|
100
|
哈氏C-276
|
|
D6
|
(4〞)100
|
150
|
哈氏C-276
|
|
E0
|
(3〞)80
|
平
|
钽
|
|
F0
|
(4〞)100
|
平
|
钽
|
|
|
代码
|
安装法兰
|
|
A
|
3〞150lb
|
|
B
|
4〞150lb
|
|
C
|
3〞300lb
|
|
D
|
4〞300lb
|
|
|
代码
|
结 构 材 料
|
|
法兰和接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
|
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅油
|
|
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
|
|
代码
|
选项
|
|
M1
|
0-100%线性指示表
|
|
M2
|
LED显示表
|
|
M3
|
LCD显示表
|
|
B1
|
管装弯支架
|
|
B2
|
板装弯支架
|
|
B3
|
管装平支架
|
|
D1
|
侧面泄放阀在压力室上部
|
|
D2
|
侧面泄放阀在压力室下部
|
|
不注
|
1/2NPT锥管螺纹接头
|
|
C2
|
丁字形螺纹接头M20×1.5，带后部焊接Ф14
引压管的球锥连接头
|
|
d
|
隔爆型dⅡBT4
|
|
i
|
本安型iaⅡCT6
|
产品示意图：
图一（结构）
图二（防腐实物图）

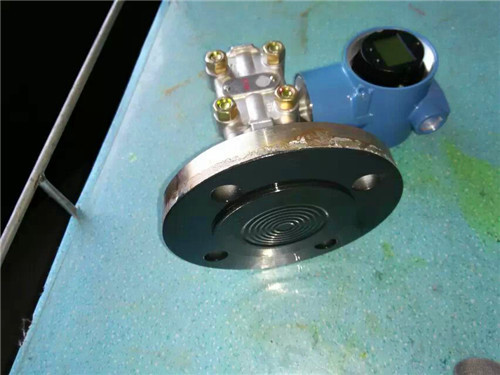

图三（不锈钢实物图）
|
| |
